局部放電是絕緣介質局部區域電場集中導致的電荷遷移現象，其信號特征與絕緣老化、內部缺陷存在顯著相關性。武漢特高壓的檢測方案通過捕獲放電產生的電磁波、聲波、光信號等多物理量，構建了覆蓋10kHz-1GHz頻段的綜合檢測體系：

• 高頻電流檢測單元：采用羅氏線圈傳感結構，配合50MHz采樣率數字化處理，可記錄放電脈沖的幅值、相位、頻次參數，最小檢測靈敏度達到5pC級別

• 超聲波傳感器陣列：通過40kHz諧振式傳感器與聲壓波形分析算法，實現對開關柜、環網柜等封閉設備的放電點空間定位

• 暫態地電壓檢測模塊：基于電容耦合原理測量柜體表面電磁信號，建立放電活動與設備運行狀態的關聯模型

二、現場檢測流程的標準化與創新設計

為解決變電站復雜電磁環境下的信號干擾問題，設備在硬件架構與軟件算法層面進行了針對性優化：

1. 多源數據同步機制
   通過GPS/北斗雙模時鐘同步各檢測單元，支持電磁信號、聲學信號、溫度參數的時域關聯分析，降低單一檢測方法的誤判概率

2. 智能診斷輔助系統
   內置基于機器學習的模式識別庫，可自動比對典型放電特征（內部放電/表面放電/電暈放電），并生成包含PRPD圖譜、放電發展趨勢的風險評估報告

3. 便攜式作業設計
   檢測主機采用防護標準（IP54），配備雙電池?zé)岵灏蜗到y(tǒng)，配合折疊式無人機巡檢平臺，實現高空設備（架空線路、變電站構架）的非接觸檢測

三、行業應用場景的實踐案例

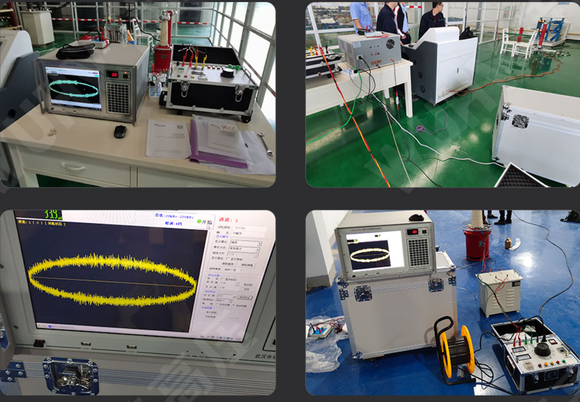

在某220kV變電站年度預防性試驗中，運維團隊使用該設備發現：

• 35kV開關柜絕緣隱患：通過暫態地電壓檢測發現柜體側面信號值異常偏高（55dB），經超聲波定位確認為母線支撐絕緣子表面污穢導致的沿面放電

• 電纜終端局部放電：采用高頻電流法檢測電纜接地線，發現相位集中的放電脈沖群，解體檢查證實為應力錐安裝位移造成的界面放電

• 變壓器套管電暈：通過特高頻檢測捕捉到套管末屏的連續放電信號，及時更換老化的屏蔽裝置避免故障擴大

四、設備選型與技術服務支持要點

建議用戶根據被檢測設備類型選擇適配方案：

• 變電設備專項檢測：側重電磁信號與聲學信號的聯合分析，推薦配置UHF傳感器與超聲探頭組合

• 配電網絡巡檢：考慮操作便捷性與檢測效率，可選擇集成TEV、超聲波功能的一體化巡檢儀

• 長期監測需求：對于重要輸變電節點，可擴展安裝固定式監測終端，實現數據遠程傳輸與趨勢預警

五、技術服務的延伸價值

除了設備供應外，企業還提供：

• 基線數據建立：協助用戶采集設備初始狀態數據，構建個性化缺陷判斷閾值

• 現場比對試驗：組織不同檢測方法的交叉驗證，提升團隊診斷準確性

• 檔案管理系統：開發設備絕緣狀態電子檔案，支持歷史數據追溯與生命周期管理
