高壓及超高壓輸電線路是電力網絡的骨干。要精確模擬電網的運行狀態，首先必須掌握線路單元準確的電氣參數。這些參數直接影響到：

• 系統穩定性分析：不準確的線路參數可能導致潮流計算結果偏離實際，影響對系統穩定性的判斷。

• 繼電保護可靠性：保護裝置的定值整定依賴于線路參數，參數偏差可能導致保護誤動或拒動。

• 新建線路投運：在新線路投入運行前，必須通過實測參數來驗證設計值，確保其滿足運行要求。

現場測量的主要挑戰在于強大的工頻電磁干擾。當待測線路鄰近運行中的高壓線路時，會通過靜電感應和電磁感應引入可觀的工頻電壓和電流，這種干擾信號往往會淹沒測試信號，使得基于工頻的傳統測量方法難以獲得可信數據。

異頻線路參數測試儀的工作原理與技術特點

異頻線路參數測試儀的核心思想是“變頻抗干擾"。儀器內部產生一個與50Hz工頻有足夠差異的正弦波測試信號（例如40Hz-60Hz范圍內，但避開50Hz），施加到被測線路上。通過測量在此異頻信號下的電壓、電流及相位差，經由內置算法運算，即可得到線路的各項阻抗和電容參數。

1. 異頻測試技術的優勢由于測試頻率與工頻干擾信號的頻率不同，儀器可以通過高精度的數字濾波器精準地提取出測試響應信號，同時最大限度地抑制工頻干擾，從而顯著提升了測量的準確性和重復性。

2. 全面的參數測試能力該儀器通常具備完善的測試功能，能夠完成多種接線方式下的參數測量：

• 正序參數測量：獲取線路在對稱運行狀態下的阻抗與電容。

• 零序參數測量：用于分析不對稱故障狀態下的線路特性。

• 互感參數測量：對于平行架設的多回線路，測量回路間的相互耦合影響。

• 電容參數測量：獲取線路的對地電容和相間電容。

3. 安全性與操作性設計考慮到高壓線路測試的安全風險，儀器通常配備多重保護機制，如過壓、過流保護，確保設備和操作人員的安全?，F(xiàn)代化儀器往往采用大屏幕液晶顯示，界面友好，引導用戶完成復雜的接線配置和測試流程。部分設備支持數據存儲和導出，便于生成測試報告和進行后續分析。

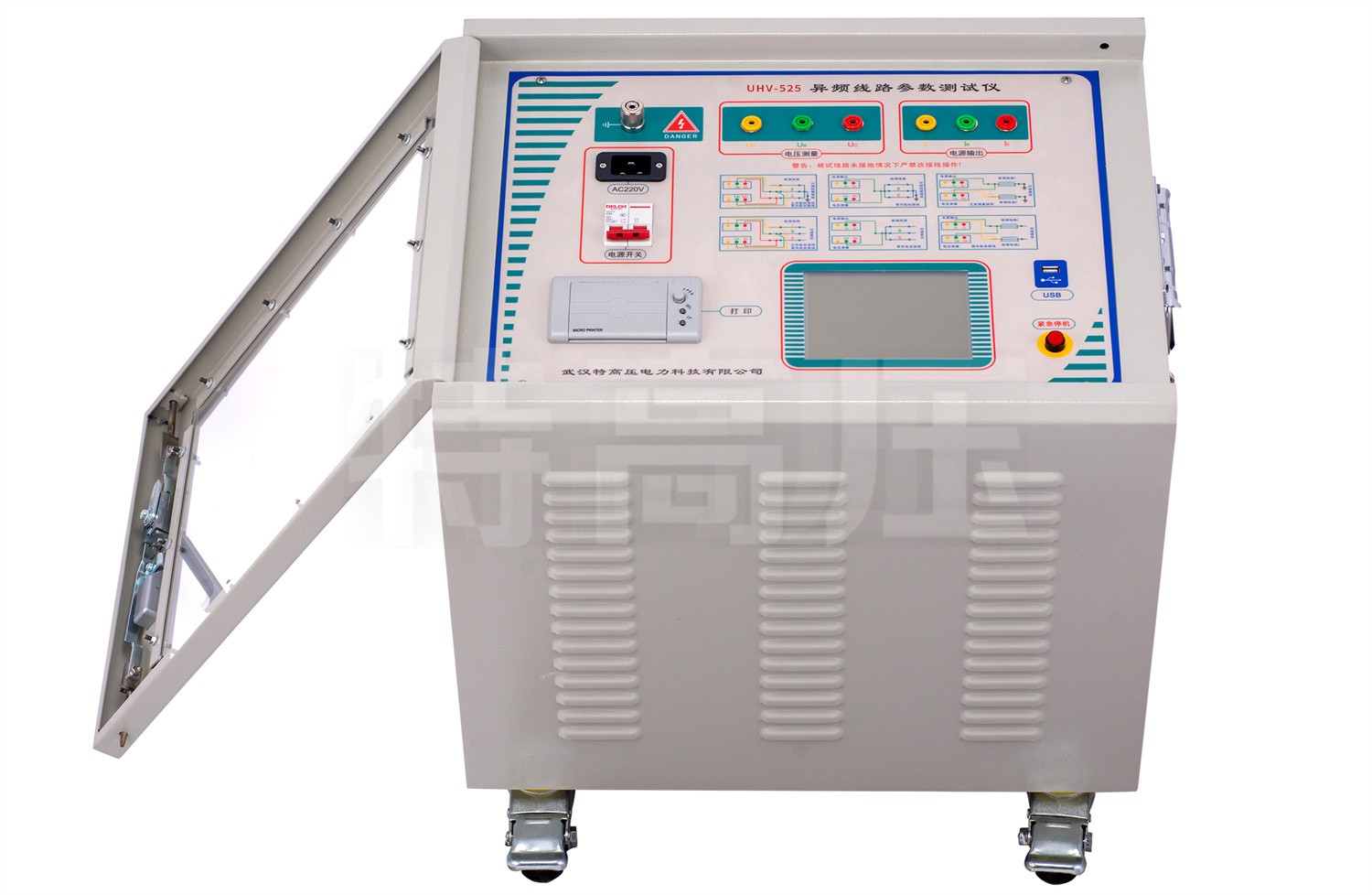

武漢特高壓電力科技有限公司所供應的異頻線路參數測試儀，在開發過程中著重考慮了現場應用的復雜性與便捷性。其頻率選擇、輸出功率和測量精度均參照相關規程標準進行設計，以適應從普通高壓線路到超高壓輸電線路的測試需求。同時，為響應客戶在電網建設、檢修和科研項目中對測試設備的緊急需求，該公司對常用型號的異頻線路參數測試儀保持了一定數量的現貨庫存，以期縮短用戶的項目準備周期，保障測試工作的順利開展。

異頻線路參數測試儀的主要應用領域

該儀器是電力系統一次設備測試中的重要工具，主要應用于以下場景：

• 新建線路投運前驗收：實測線路參數，與設計值比對，為投運決策提供依據。

• 運行線路參數復核：定期對運行中的線路進行參數復測，以應對線路老化、環境變化等因素可能造成的參數改變。

• 電網模型校準與科研：為電力調度部門提供精確的電網模型數據，提升仿真計算的真實性；也可用于相關領域的科學研究與教學實驗。

將異頻測量技術應用于線路參數測試，體現了電力測試技術從粗放到精細的發展趨勢，是實現智能電網和數字化電網的基礎性工作之一。

總結

精確的線路參數是構建可靠電網數字模型的基石。選擇一種抗干擾能力強、測試功能全面、能夠快速投入使用的異頻線路參數測試儀，對于電力系統的安全、穩定與經濟運行具有現實意義。武漢特高壓電力科技有限公司在產品性能與現貨服務方面的持續投入，旨在為電力行業的技術人員提供一種有效的線路參數獲取手段，支持電網建設與運維工作的深入開展。
